אָפּטיש קאַמפּאַזאַט בילד מדרגה

1. 1.Application

די בילד בילד אָפּטיש קאַמפּאַזאַט איז וויידלי געניצט אין מעסטן די גראַדיענץ פון פלאַך ייבערפלאַך און סילינדריקאַל ייבערפלאַך צו האָריזאָנטאַל ריכטונג; די פלאַך נעס און סטרייטנאַס פון סלידעווייַ אָדער באַזע פון מאַשין געצייַג אָדער אָפּטיש מאַקאַניקאַל קיילע, און די קערעקטנאַס פון ינסטאָלינג שטעלע.

2. 2. טעטשניקאַל דאַטן

(1) יעדער גראַדזשאַוויישאַן ווערט: … 0.01 מם / עם

(2) מאַקס מעאַסורינג קייט: … 0 ~ 10 מם / מ

(3) פּענסיע: … 1 מם / אין איין מעטער … 0.01 מם / עם

אין פול מעסטן קייט … 0.02 מם / מ

(4) פלאַך דיווייישאַן אויף אַרבעט ייבערפלאַך … 0.0003 מם / עם

(5) יעדער גראַדזשאַוויישאַן ווערט פון די גייסט הייך … 0.1 מם / מ

(6) ארבעטן ייבערפלאַך (LW): … 165 48 מם

(7) נעץ וואָג פון די קיילע: … 2 קגס.

3.
4. 3. ספּטראַקטשער פון די קיילע:

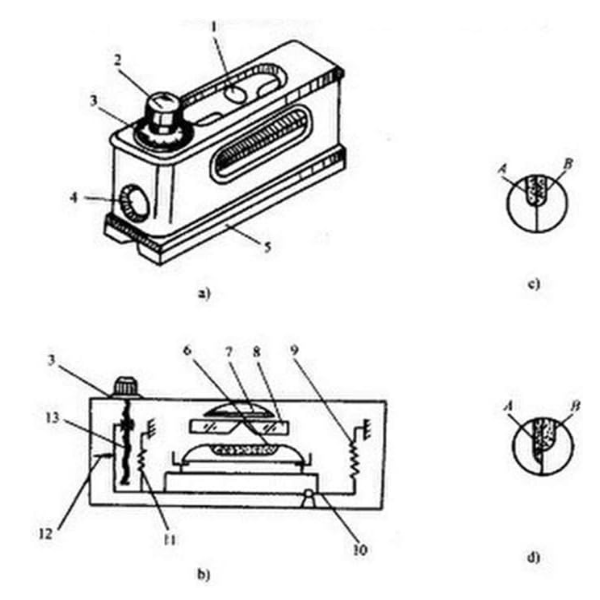

די קאַמפּאַזאַט בילד הייך דער הויפּט באשטייט פון די פאלגענדע פּאַרץ אַזאַ ווי מיקראָ אַדזשאַסטינג שרויף, נוס, גראַדזשאַווייטיד דיסק, גייסט שטיין, פּריסם, magnifying גלאז, הייבער און וואַנט מיט קלאָר און אָן ייבערפלאַך.

4. 4.וואָרקינג פּרינציפּ:

די קאַמפּאַזאַט בילד הייך ניצט פּריזמע צו באַקומען די לופט בלאָז בילדער אין די גייסט מדרגה קאַמפּאַזאַט און מאַגנאַפייד צו פֿאַרבעסערן ייסאַסי און ניצט לעווער און מיקראָ רהער און מיקראָ רהער און מיקראָ רהער און מיקראָ ראַסע טראַנסמיסיע טראַנספערביליטי. דעריבער, אויב די אַרבעט שטיק מיט אַ גראַדיענט פון 0.01 מם / עם, עס קען זיין אַקיעראַטלי לייענען אין די קאַמפּאַזאַט בילד מדרגה (דער גייסט שטאַפּל אין די קאַמפּאַזאַט בילד מדרגה אין די קאַמפּאַזאַט בילד מדרגה דער הויפּט פיעסעס די ראָלע פון ינדאַקייטינג נול).

5. 5. אָפּערייטינג אופֿן:

שטעלן די קאַמפּאַזאַט בילד מדרגה אויף די אַרבעט ייבערפלאַך פון די מעסטן אַרבעט שטיק און די גראַדיענט פון די מעסטן וואָרקפּיעסע זקאַוסעס זקאַוסייד פון די שלעפּן לופט בלאָז בילדער; דרייען די גראַדזשאַווייטיד דיסק ביז די שלעפּן דריי בלאָז בילדער צונויפפאַלן און לייענען קענען זיין מיד. די פאַקטיש גראַדיענט פון די מעסטן וואָרקפּיעסע קענען זיין קאַלקיאַלייטיד דורך די פאלגענדע פאָרמולע:

פאַקטיש גראַדיענט = גראַדיענט ווערט פולקראַן דיסטאַנסע דיסק לייענען

פאָקס בייַשפּיל: דיסק לייענען: 5 גראַדיענץ; ווי דער קאַמפּאַזאַט בילד מדרגה איז פאָקסעד מיט זיין גראַדיענט ווערט און פולקאַם ווייַטקייט, וואָס איז גראַדיענט ווערט: 0.01 מם / עם און פולקאַם ווייַטקייט: 165 מם.

אַזוי: פאַקטיש גראַדיענט = 165 מם 5 0.01 / 1000 = 0.00825 מם

6.
7. 6. אינסט:

(1) איידער נוצן, ריין אַוועק די בוימל שטויב מיט גאַזאָלין און ריין מיט אַבזאָרבאַנט גאָז.

(2) טעמפּעראַטור ענדערונג האט גרויס השפּעה אויף קיילע און דעריבער עס מוזן זיין אפגעשיידט מיט היץ מקור צו ויסמיידן טעות.

(3) בעשאַס מעסטן, דרייען די גראַדזשאַווייטיד דיסק ביז די שלעפּן לופט בלאָז בילדער גאָר קאָוינסיידז און דאַן די רידינגז אויף ביידע positive און נעגאַטיוו אינסטרוקציעס קענען זיין גענומען.

(4) אויב די קיילע איז געפֿונען מיט אין ריכטיק נול שטעלע, עס קען זיין אַדזשאַסטיד; שטעלן די קיילע אויף אַ סטאַביל טיש און דרייען די גראַדזשאַווייטיד דיסק צו שטעלן די שלעפּן לופט בלאָז בילדער צונויפפאַלן צו באַקומען ערשטער לייענען אַ; דערנאָך קער די קיילע דורך 180 אָ און שטעלן צוריק צו זיין אָריגינעל אָרט. ראַ-דרייען די גראַדזשאַווייטיד דיסק צו באַקומען די רייַבן לופט באַבאַלז צונויפפאַלן צו באַקומען די רגע לייענען ב. אַזוי 1/2 (α + β) איז די נול דיווייישאַן פון די קיילע. לאָסאַן די דריי שטיצן סקרוז אויף די גראַדזשאַווייטיד דיסק און דריקן לייטלי דורך האַנט די ימבאָסט אַדזשאַסטינג היטל; דרייען דעם דיסק דורך 1/2 (α + β) צו באַקומען די נול דיווייישאַן און די פונט שורה קאַמפּאַזאַט; לעסאָף פאַסטען די סקרוז.

(5) נאָך אַרבעט, די ייבערפלאַך פון ייבערפלאַך פון די קיילע מוזן זיין קלינד און קאָוטאַד מיט זויער פריי, אַנהידראָוס, אַנטישט בוימל און אַנטירוסט פּאַפּיר; שטעלן עס אין ווודאַן קעסטל און דערנאָך קראָם עס אין אַ ריין טרוקן אָרט.

הייס טאַגס: אָפּטיש קאַמפּאַזאַט בילד אָפּטיש קאַמפּאַזאַט בילד מדרגה סאַפּלייערז טשיינאַ אַקטיש די בילד הייך פון אָפּטיש קאַמפּאַזאַט בילד מדרגה

טעכניש פּאַראַמעטערס

- טעלער ווערט רעדל 0.01 מם / עם

- מעאַסורעמענט קייט 0-10 מילאַמיטערז / מעטער

- פאָטער-קינד טעות אין די ± 1 מם / עם + 0.01 מם / עם

- די פּערענטאַל טעות אין די גאנצע מעזשערמאַנט קייט איז ± 0. 02 מילאַמיטערז / מעטער

- באַנק פלעסס דיווייישאַן פון 0.003 מם

- צעל ווערט אַקיומיאַליישאַן נאָרמאַל 0.1 מילאַמיטערז / מעטער

- אָפיס שרייַבטיש גרייס 165 X 48 מילאַמיטערז

- נעץ וואָג 2.2 קילאָגראַמס

אָפּטיש קאַמפּאַזאַט בילד וישאַלט: אַנטירוסט אָיל & סטאָרידזש עצות

געהעריק וישאַלט ינשורז דיין אַפּטאַל קאַמפּאַזאַט בילד וואָס איז ריטיינז 12,01 מם / עם פּינטלעכקייַט און געווער. נאָכפאָלגן די סטעפּס צו באַשיצן זייַן פּריסם טעכנאָלאָגיע און מעטשאַניקאַל קאַמפּאָונאַנץ:

1. טעגלעך רייניקונג פֿאַר ייבערפלאַך שוץ

נאָך נוצן, ווישן אַרבעט סערפאַסיז (V- נאָרע, עדזשאַז, לענסעס) מיט יסאָפּראָפּיל אַלקאָהאָל אויף אַ לינט-פריי שטאָף צו באַזייַטיקן אָילס און שטויב. ניצן אַ ווייך באַרשט פֿאַר פאַרביסן דעבריס-קיינמאָל אַברייסיווז, וואָס קענען קראַצן אָפּטיש פּאַרץ אָדער שעדיקן מעטאַל קאָאַטינגס. דאָס האלט די פּינטלעכקייַט ערד סערפאַסיז (RA ≤ 0.1μ ם) קריטיש פֿאַר פּינטלעך רידינגז.

2. רוטין אַנטיירוסט זאָרגן פֿאַר מעטאַל פּאַרץ

בשעת די גראַניט באַזע אַנטקעגנשטעלנ קעראָוזשאַן, מעטאַל קאַמפּאָונאַנץ (סקרוז, לעווערז, כינדזשיז) דאַרפֿן שוץ. צולייגן סטאָאָראַ ס ניט-אַסידיק אַנטי-זשאַווער בוימל יעדער 3 חדשים אָדער נאָך נעץ ויסשטעלן:

צולייגן טינלי צו פֿעדעם און פּילאַץ מיט אַ דראַפּער, אַוווידינג פּאָאָללינג אויף גראַניט / לענסעס.
פּריווענץ סיזינג: מיינטיינז הייבער מעקאַניזאַם סענסיטיוויטי (0.001 מם פּרעסיסיאָן) פֿאַר סילינדריקאַל שיפּוע מעזשערמאַנץ.

3. אָפּטימאַל סטאָרידזש פּראַקטיסיז

סטאָר אין די אַרייַנגערעכנט שווער פאַל אָדער אַ טרוקן קאַבינעט צו ויסמיידן טעמפּעראַטור / הומידיטי שעדיקן:

סוויווע: 10 ° C-30 ° C, <60% הומידיטי צו פאַרמייַדן קאַנדאַנסיישאַן און אָפּטיש דיסטאָרשאַן.
פּאַזישאַנינג: לייגן פלאַך אָדער אַפּרייט אין פּאַדיד סלאָץ; קיינמאָל אונטער שווער אַבדזשעקץ צו ויסמייַדן מיסאַלאַנינג די אָפּטיש סיסטעם.
לאנג-טערמין סטאָרידזש: ריפּלי אַנטי-זשאַווער בוימל און לייגן אַ סילאַקאַ פּאַקאַט; דורכקוקן 24 שעה איידער נוצן, וועראַפייינג נול שטעלע דורך 180 ° ראָוטיישאַן קאַלאַבריישאַן.

4. כוידעשלעך פאַנגקשאַנאַל ינספּעקשאַנז

קאָנטראָלירן פאָרשטעלונג קעסיידער צו ענשור רילייאַבילאַטי:

בלאָז קלעריטי: באַשטעטיקן די קאַמפּאַזאַט בלאָז בילד אַליינז סמודלי אָן בלער.
לעווער באַוועגונג: טעסט מיקראָ-סקרוז פֿאַר גלאַט ראָוטיישאַן-סטיפנאַס סיגנאַלז דארף לובריקיישאַן.
פלאַטנאַס טשעק: ניצן אַ רעפֿערענץ טעלער צו וואַלאַדייט פאַבריק-קאַלאַברייטיד פלאַטנאַס (± 0.0003 מם / עם).

5. סטאָראַען ס שטיצן פֿאַר לאָנדזשעוואַטי

לעווערידזש אונדזער עקספּערט באַדינונגס צו טייַנען שפּיץ פאָרשטעלונג:

פאַבריק רעקאַליבראַטיאָן: ריסטאָרז 0.01 מם / עם פּרעסיסיאָן דורך ISO-סערטאַפייד ויסריכט פֿאַר קריטיש אַפּלאַקיישאַנז.
עכט פּאַרץ: פאַרבייַט קאַמפּאָונאַנץ ענשור קאַמפּאַטאַבילאַטי און ופהיטן אָריגינעל אַקיעראַסי.

דורך נאָך די סטעפּס, דיין סטאַדאַען די בילד הייך וועט צושטעלן קאָנסיסטענט פּרעסיסיאָן פֿאַר ינדאַסטריאַל אַליינמאַנט טאַסקס, באַקט דורך אונדזער 30+ יאָרן פון ינזשעניעריע עקספּערטיז.

נול שטעלע קאַלאַבריישאַן פון אָפּטיש קאַמפּאַזאַט בילד מדרגה: 180 ° ראָוטיישאַן אופֿן דערקלערט

פּינטלעך נול קאַלאַבריישאַן איז וויטאַל פֿאַר דיין סטאַדאַען די בילד פון 0.01 מם / עם אַקיעראַסי און ± 0.0003 מם / ם פלאַטנאַס. די 180 ° ראָוטיישאַן אופֿן ילימאַנייץ סאַטאַל אָדער מעטשאַניקאַל שיפץ, און ינשורינג פאַרלאָזלעך מעזשערמאַנץ אין קריטיש טאַסקס ווי קנק מאַשין אַליינמאַנט אָדער אַעראָספּאַסע קאָמפּאָנענט דורכקוק. דאָ איז אַ סטרימליינד, שריט-פֿאַר-שריט גייד:

1. פארוואס קאַלאַברייט?

ימפּאַקץ, ווייבריישאַנז, אָדער טעמפּעראַטור פלאַקטשויישאַנז קענען יבעררוק די נול רעפערענץ, לידינג צו מעזשערמאַנט דריפט. קאַלאַבריישאַן ריאַלניס די בלאָז וויאַל מיט די אָפּטיש פּריזמע און הייבער סיסטעם, און אָוווערכערן פאַסילז אין 0.001 מם דיווייישאַנז זענען אַנאַקסעפּטאַבאַל-אַזאַ ווי וועראַפייינג מאַשין געצייַג גוידעס אָדער סטראַקטשעראַל פראַמעוואָרקס.

2. סעטאַפּ רעקווירעמענץ

סטאַדאַל אָפּטיש קאַמפּאַזאַט בילד מדרגה (מיט אַ V-לאָפּרוועד באַזע און מיקראָ אַדזשאַסטינג שרויף)
סערטיפיעד פּינטלעכקייַט דערמאָנען פלאַך (למשל, אונדזער סטאָנבען גראַניט ייבערפלאַך טעלער, מיט פלאַטנאַס ≤0.0002 מם / מ)
אַ ריין, ווייבריישאַן-פריי ווערקבענטש אין אַ טעמפּעראַטור סטייבאַלייזד סוויווע (18 ° C-22 ° C רעקאַמענדיד)

3. טרעטן 1: ערשט מעזשערמאַנט

שטעלן די מדרגה לענגטווייז אויף דער רעפֿערענץ פלאַך, אַליינמאַנט די וו-גראָאָוועד באַזע מיט די פלאַך ס הויפט אַקס. דרייען די מיקראָ אַדזשאַסטינג שרויף ביז די קאַמפּאַזאַט בלאָז בילד-באשאפן דורך די 45 ° פּריזמע סיסטעם-בישליימעס אָוווערלאַפּס אין די זוך. ערשטיק וואָג לייענען (אַ), וואָס ריפלעקס די קראַנט דיווייישאַן פון אמת נול.

4. טרעטן 2: 180 ° ראָוטיישאַן & רגע לייענען

פליפּ די הייך 180 ° סוף-צו-סוף פון די פלאַך בשעת די לאָנגיטודינאַל אָריענטירונג אויף די פלאַך (ויסמיידן קיין לאַטעראַל באַוועגונג). סטרויערן די מיקראָ-שרויף ווידער צו ייַנרייען די בלאָז בילד און רעקאָרדירן די נייַע לייענען (b). די חילוק δ = | א – ב | ינדיקייץ נול שטעלע טעות; ידעאַל וואַלועס פֿאַר סטאַדאָראַ לעוועלס זאָל זיין ≤0.005 מם / עם.

5. טרעטן 3: טעות קערעקשאַן & וועראַפאַקיישאַן

רעכענען די ציל נול שטעלע ווי די מידפּוינט: C = (A + B) / 2. לוסאַן די פּראַטעקטיוו היטל אויף די נול-אַדזשאַסטמאַנט שרויף (טיפּיקלי לאָוקייטאַד לעבן די בלאָז וויאַל), דרייען די שרויף ביז די וואָג לייענט C, און גיט צו ריטייטאַן. איבערחזרן סטעפּס 3-4 ביז δ0.002 מם / עם, ינשורינג מינימאַל ריזידזשואַל טעות.

6. פּראָ עצות פֿאַר פּינטלעכקייַט

דרייַיק-טשעק קאָנסיסטענסי: דורכפירן 3 קאַלאַבריישאַן סייקאַלז, ספּעציעל נאָך טראַנספּאָרטינג די הייך אָדער אַרבעט אין ינווייראַנמאַנץ מיט טעמפּעראַטור סווינגס, צו ענשור ריפּיטאַבאַל רעזולטאַטן.
שמירן מאָווינג טיילן: צולייגן אַ קאַפּ פון סטאָנ or וגאָראָ-אַסידיק בוימל צו די מיקראָ-שרויף איידער אַדזשאַסטמאַנט צו ענשור גלאַט, באַקלאַש-פֿרייַ אָפּעראַציע און פאַרמייַדן ביינדינג.
ענוויראָנמענטאַל קאָנטראָל: ויסמיידן קאַלאַברייטינג לעבן היץ קוואלן אָדער דראַפץ, ווי אפילו מינערווערטיק גראַדיענץ, קען ווירקן די דימענשאַנאַל פעסטקייַט פון די דיגאַניזאַנט.

7. סטאָראַען ס קאַלאַבריישאַן שטיצן

די נוצן פון סטאַקאַלעד בילד מדרגה ינקלודז אַ ניסט-טרייסאַבאַל קאַלאַבריישאַן באַווייַזן, אָבער קאָרטערלי אין-פעלד טשעקס זענען רעקאַמענדיד פֿאַר שווער נוצן. אונדזער שטיצן כולל:

פאַבריק רעקאַליבראַטיאָן: Senstering אָריגינעל 0.01 מם / עם אַקיעראַסי ניצן לייזער ינטערפיריאָמעטערס פֿאַר הויך-סטייקס אַפּלאַקיישאַנז.
עכט ספּער טיילן: גרינג בנימצא אַדזשאַסטמאַנט סקרוז און וישאַלט קיץ פֿאַר לאַנג-טערמין וסאַביליטי.
ווידעא טוטאָריאַלז & מומחה גיידאַנס: שריט-פֿאַר-שריט ווידיאס און ינזשעניר שטיצן צו אַרוישעלפן מיט דעם קאַלאַבריישאַן פון דעם פּלאַץ קאַלאַבריישאַן.

לעצט הערות

מאַסטערינג די 180 ° ראָוטיישאַן אופֿן ינשורז דיין סטאַדאַען די בילד מדרגה, די פּרעסיס פון די פּינטלעכקייַט איז פארלאנגט פֿאַר סילינדריקאַל שיפּוע, מאַשין פליסיק פּראָדוקטן און אנדערע קריטיש אַליינמאַנץ. מיט געהעריק קאַלאַבריישאַן, דעם געצייַג, באַקט דורך אונדזער 30+ יאָרן פון ינזשעניעריע עקספּערטיז, ווערט אַ ינדיספּענסאַבאַל אַסעט אין דיין קוואַליטעט קאָנטראָל וואָרקפלאָוו, וואָס ינשורז יעדער מעזשערמאַנט איז ווי פאַרלאָזלעך ווי דער ערשטער.
